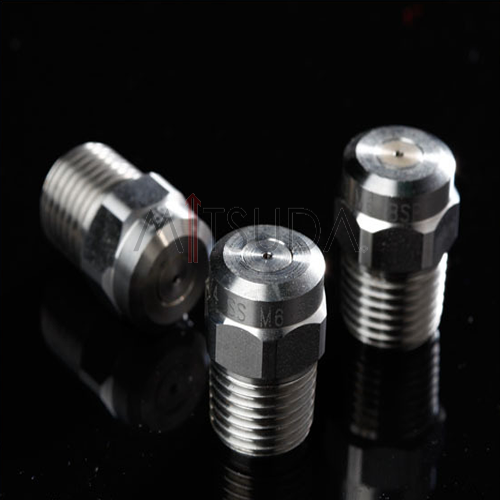

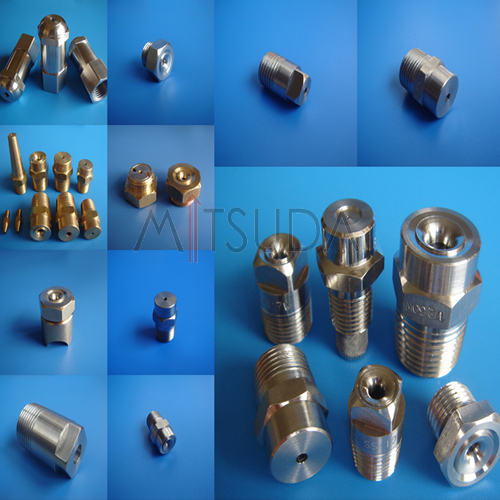

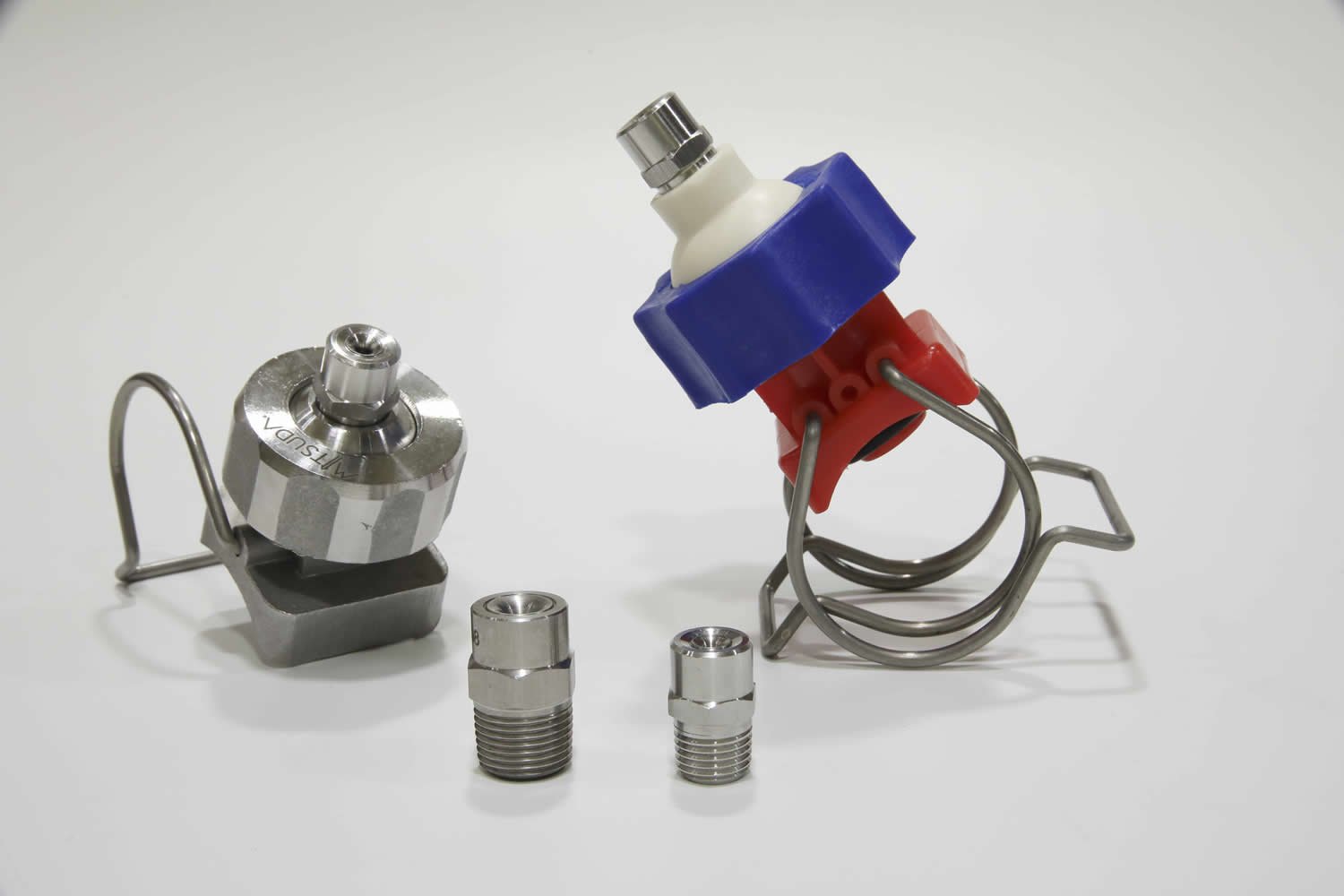

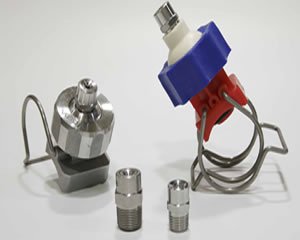

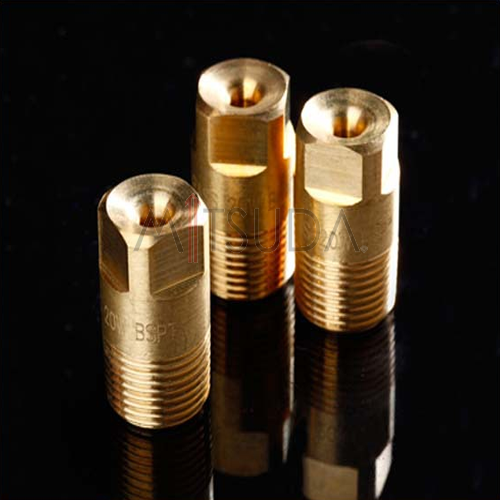

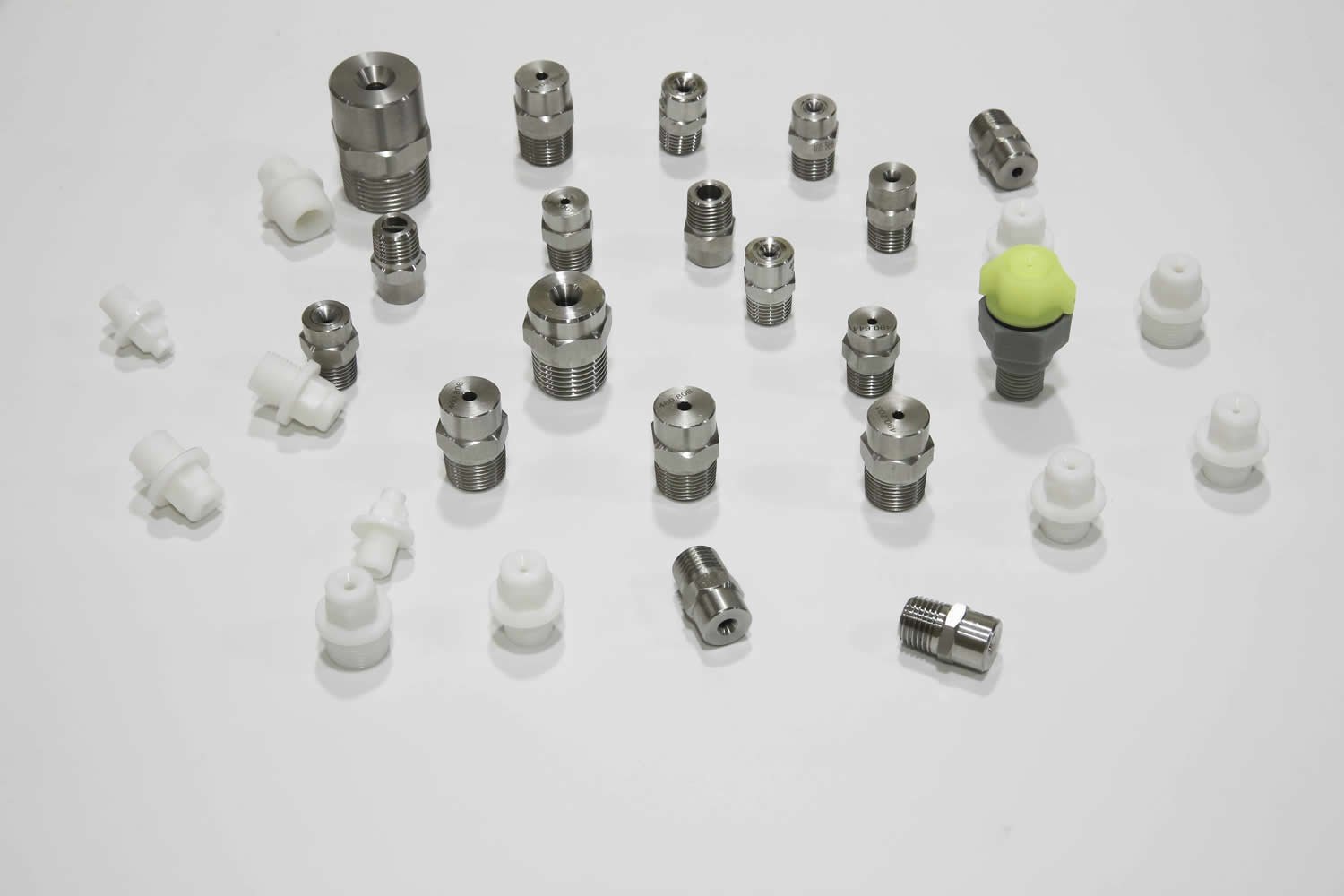

FULL CONE NOZULLAR

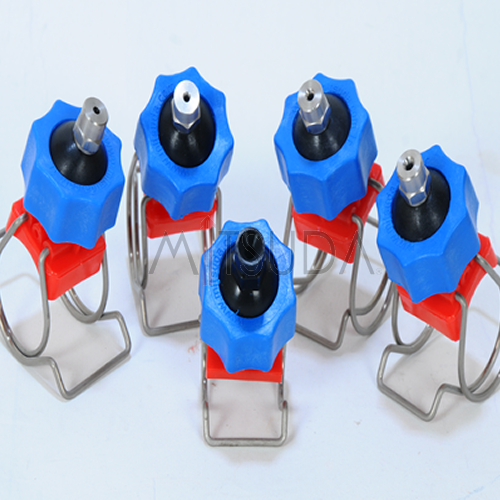

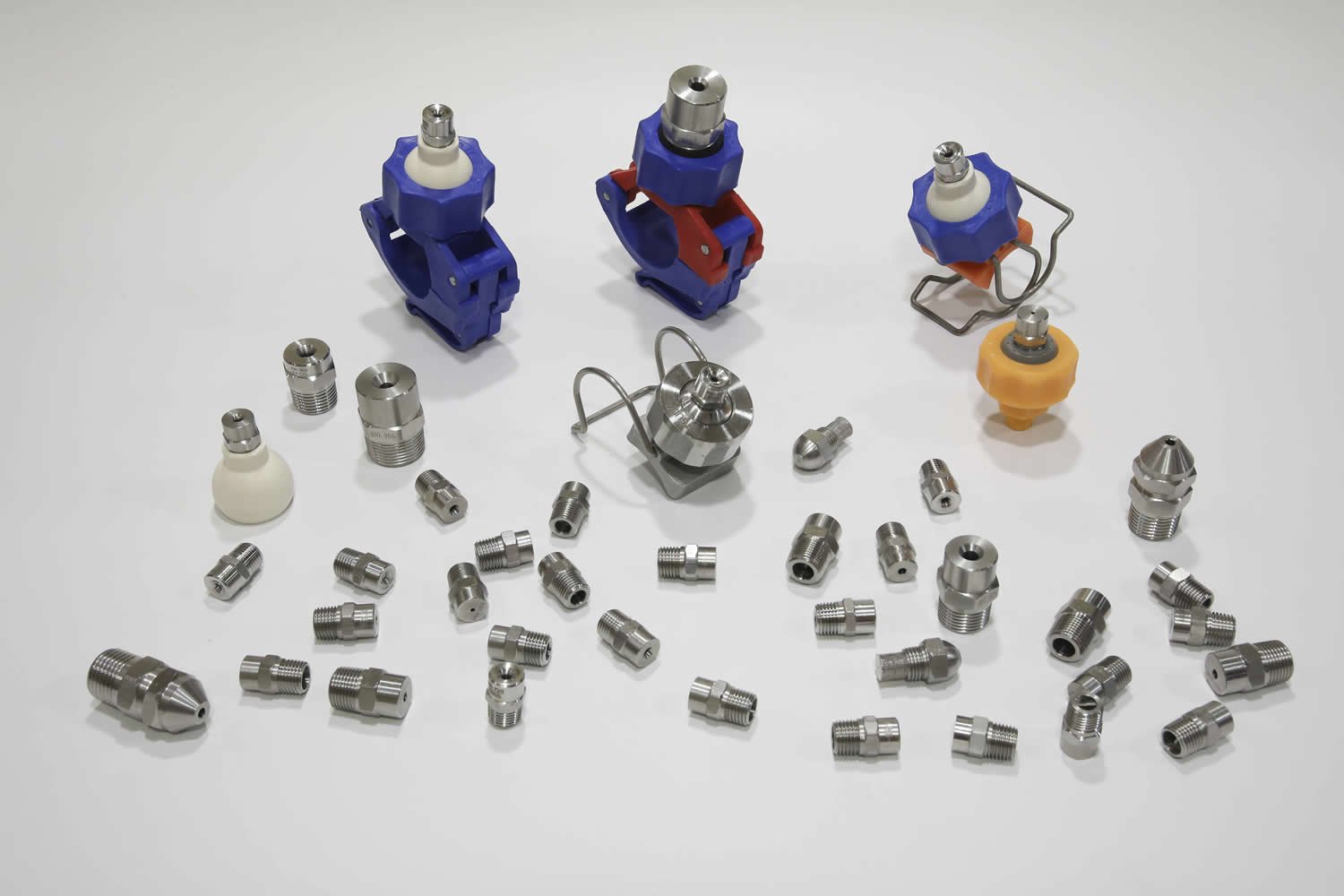

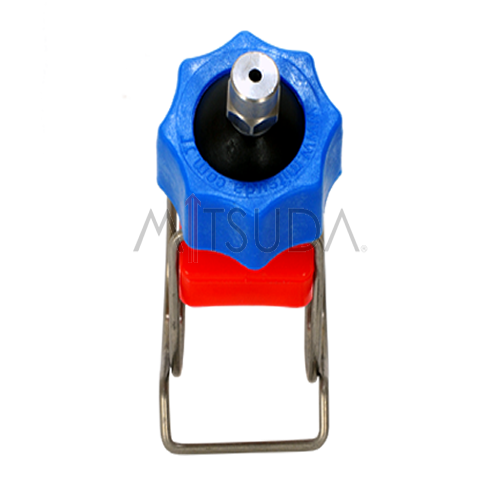

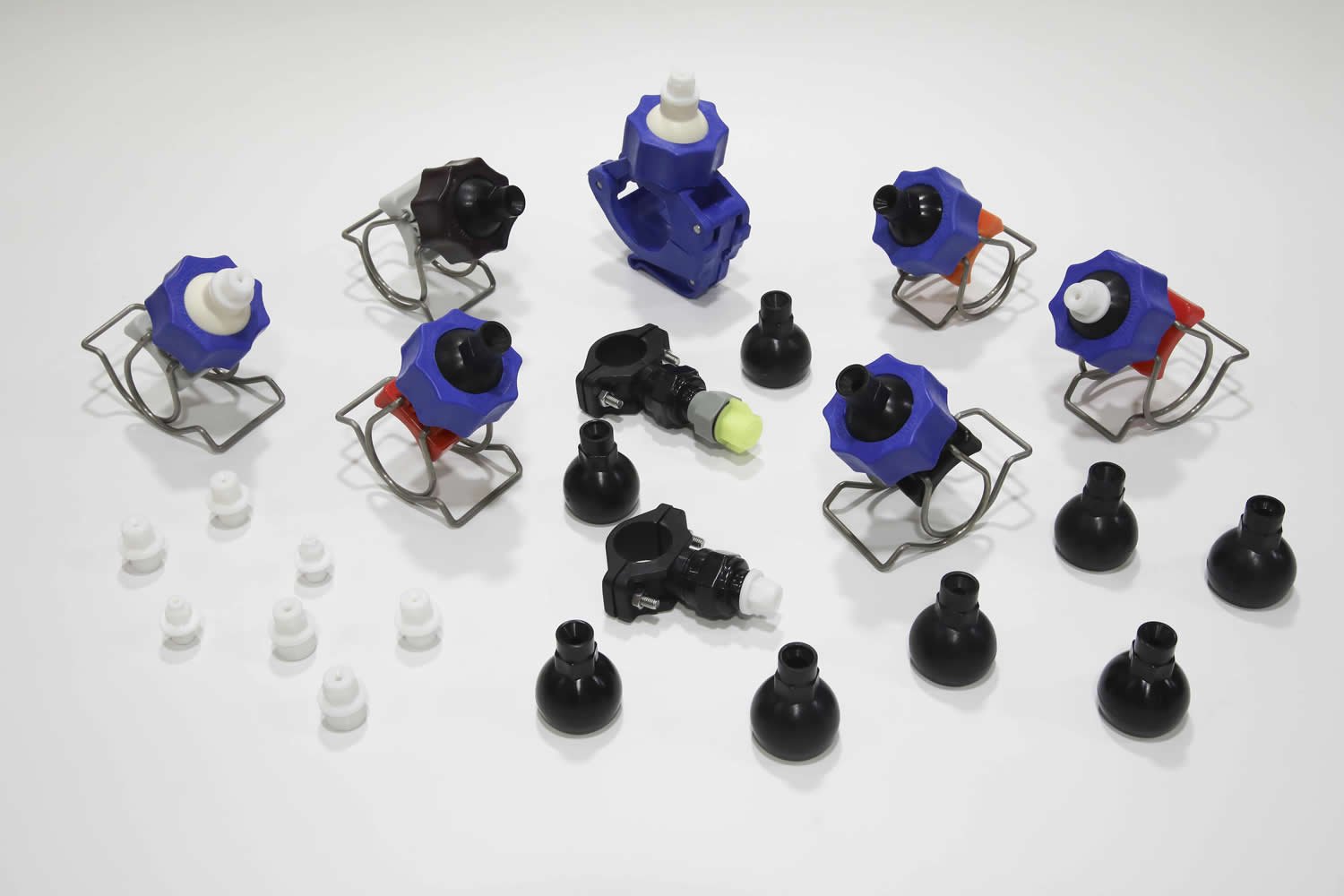

İÇİ DOLU KONİK SPREY - ÜSTTEN BESLEMELİ – DAİRESEL SPREY ATIŞ





debi aralığı @ 3 bar	0,75 - 9390 l/dk
sprey açıları	10 - 120 derece aralığında
basınç aralığı	0,5 - 25 bar
malzeme seçenekleri	tüm metaller ve plastik
bağlantı tipleri	1/4'' - 8'' - flanşlı - kolay sökülebilir bağlantılar
sanayiler	tüm sanayi kollarında
avantajları	geniş spreyleme, uzun ömür, hızlı teslimat
Kolay sökülebilir bağlantılar	evet
ürün çeşitliliği	11.000 tipten daha fazla

İÇİ DOLU KONİK sprey nozullar dairesel sprey geometrileri ile standart yelpaze jet nozullara benzer şekilde geniş kullanım şekilleri vardır.. Dairesel spreyin tercih edildiği nozullar, geniş malzeme seçenekleri, debileri, bağlantı alternatifleri, sprey açıları ve aksesuarları nedeniyle çok yaygındır.

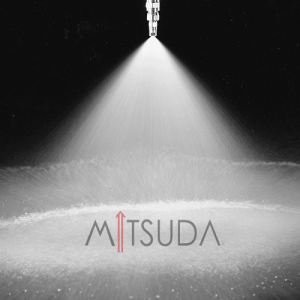

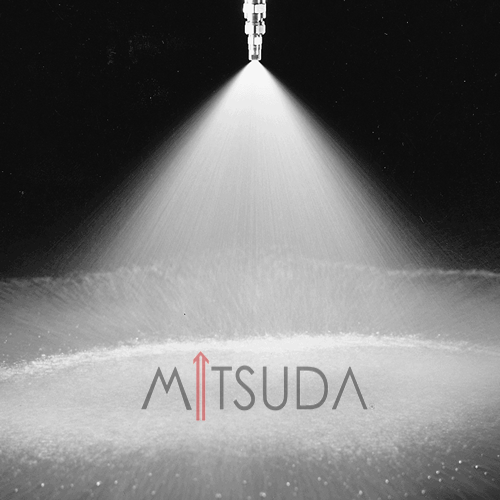

Spreylenen sıvı İÇİ DOLU KONİK ve izdüşümü daire şeklinde bir sprey geometrisi şekli oluşturur. Daha geniş bir yüzeyi taradığı için, aynı debi ve basınçta çalışan yelpaze sprey nozullara göre vuruş etkileri düşüktür.

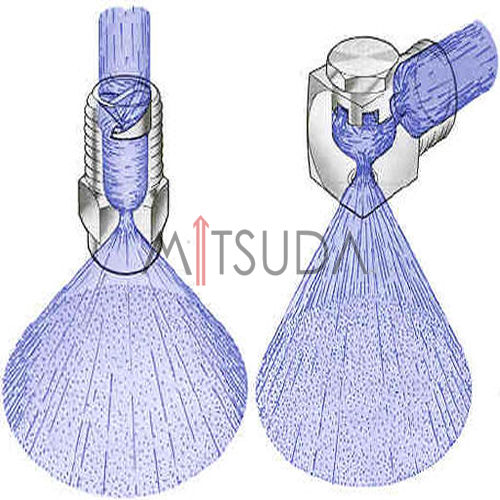

Nozul çıkışında içi dolu konik spreyin oluşması, nozulun içine X-parçası veya S-parçası veya Delikli Disk yerleştirilerek sıvının nozul içinde önce girdap hareketine dönüşmesi ve akabinde tam yuvarlak orifisten spreylenmesi ile gerçekleşir.

Geniş alan tarama özellikleri ile gaz yıkama, soğutma, toz bastırma, toz kontrolü, yüzey soğutma, yangınla mücadele, durulama, klorlama, kükürt giderme, gaz şartlandırma, tuzlu sis uygulamaları ile buna benzer birçok proseste kullanılır.

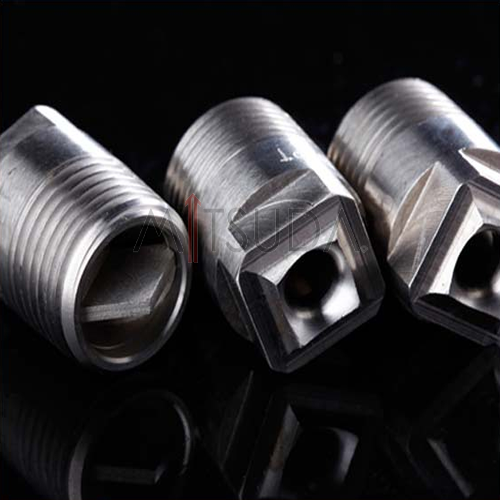

İÇİ DOLU KONİK SPREY - ÜSTTEN BESLEMELİ – KARE SPREY ATIŞ

İçi dolu konik sprey nozulları, orifis ve ağız kısmının özel işlenmesi ile oluşan spreyin isdüşümünün KARE'ye ve sprey geometrisi ise PIRAMID şekline çevrilebilir. Sprey formu piramid şeklinde olup, sprey yüksekliğinin arttırılması veya azaltılması durumunda, kare izdüşümü saat veya tersi yönünde dönmeye başlar. Sprey formunun kenarları düz ve keskindir. Bu nedenle, bu tip nozulları kullanma durumunda yükseklik ve yerleştirme dikkatlice hesaplanmalıdır. En geniş kullanım yerleri kalıp içine kimyasal spreylemedir.

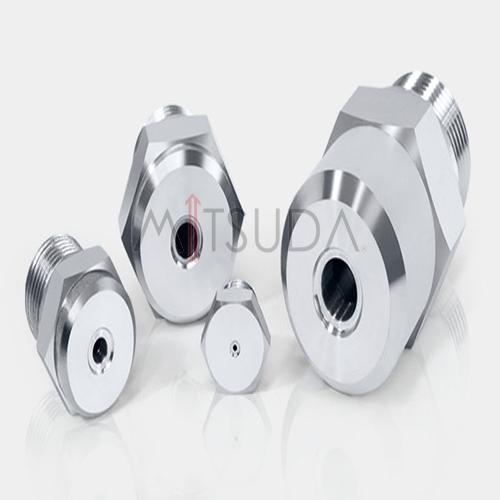

İÇİ DOLU KONİK SPREY - ÜSTTEN BESLEMELİ – DAİRESEL SPREY ÇOKLU ATIŞ



debi aralığı@ 3 bar	1,52 - 510 l/dk
sprey açıları	60 - 135 derece aralığında
malzeme seçenekleri	AISI 316
bağlantı seçenekleri	1/2'' - 2''
sanayiler	tüm sanayi kollarında
avantajları	çok geniş tarama alanı ve temas yüzeyi, uzun ömür, ince damlacıklar
kolay söküm bağlantılar	evet
ürün çeşitliliği	230 tipten daha fazla



Gövde yapıları standart nozullara göre daha büyük olan çok orifisli nozullar, üzerlerinde en az 2 orifis bulundurur. Genelde, 7 orifisli gövde en yaygın tipi olup, 1 bar gibi düşük basınçlarda bile etkin çalışma ve geniş sprey tarama alanı sağlar. Beslenen akış nozul içinde 7'ye bölündüğü için orifislerden ince sis bulutu spreyleme mümkün olmaktadır. En genel kullanım yerleri, toz bastırma, gaz soğutma, partikül tutma, hızlı soğutma, yangın söndürme, köpük öldürme ve benzeri yerlerdir. Çok orifisli nozulların kullanıldığı ugulamlarda, hat filtresi kullanılması tavsiye edilir.

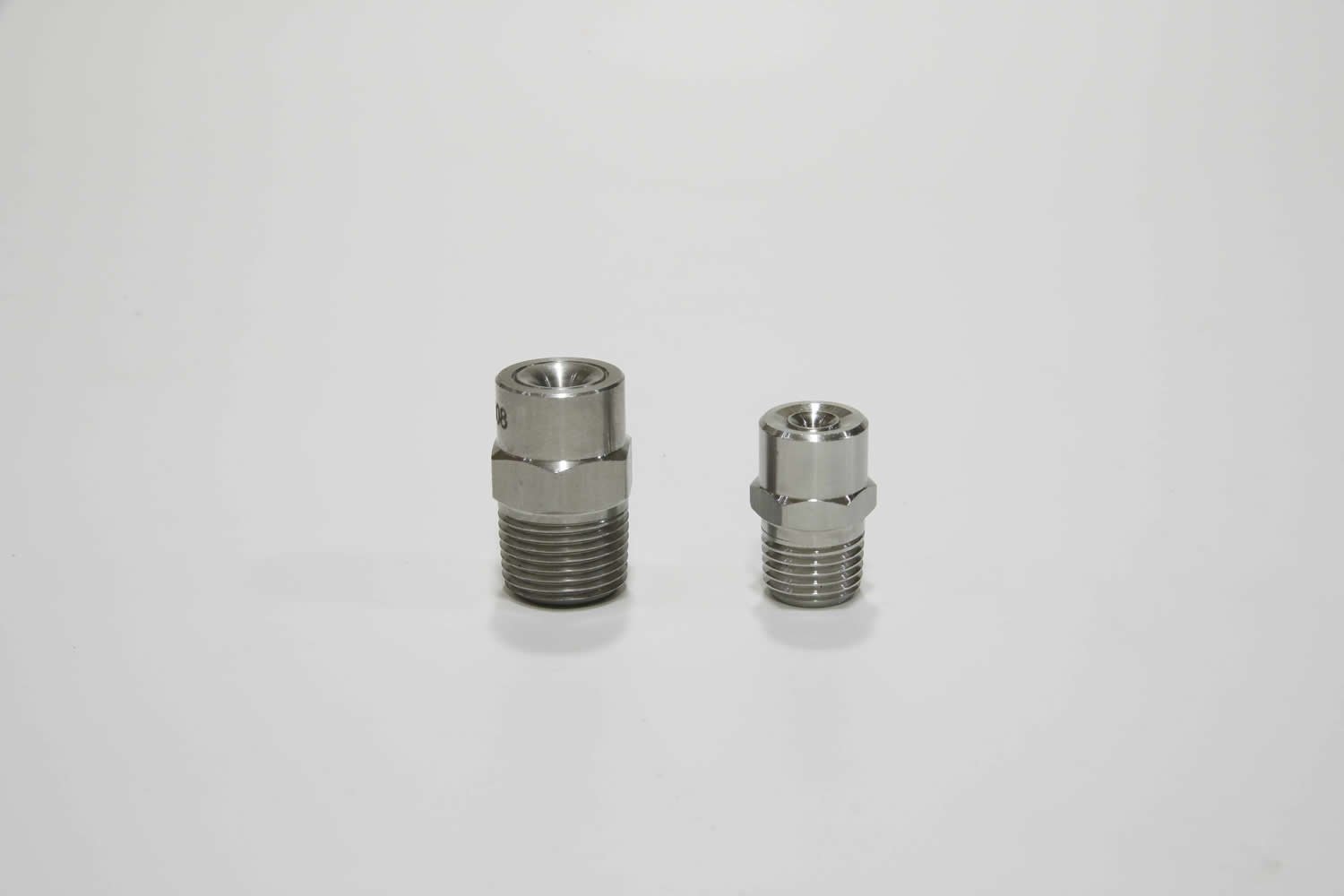

İÇİ DOLU KONİK SPREY - YANDAN BESLEMELİ - DAİRESEL SPREY ATIŞ

debi aralığı @ 3 bar	2,20 - 125 l/dk
sprey açıları	60 - 120 derece aralığında
basınç aralığı	1 - 7 bar
malzeme seçenekleri	tüm metaller
bağlantı seçenekleri	1/8'' - 1''
sanayiler	tün sanayi kollarında
avantajları	tıkanmaz, uzun ömür, geniş sprey alanı
kolay söküm bağlantılar	evet
ürün çeşitliliği	1100 tipten daha fazla

Yandan beslemeli içi dolu konik sprey nozulların en temel özelliği, besleme hattından sıvının girişi ile oluşan spreyin çıkış yönü arasında 90 derece açı bulunmasıdır. Debi değeri, hem nozul orifisinin hemde gövde içinde bulunan iç orifisin doğru değerlerde kombine edilmesi ile gerçekleşir. Nozul orifisinin bulunduğu kısım bazı modellerde dişli ve çıkarılabilir olurken, bazı modellerde orifis doğrudan gövde üzerinde işlenmiştir. İçi dolu konik sprey geometrisini oluşturmak için nozul içine herhangi bir parçacık konulmaz bu nedenle tıkanmaya karşı son derece dirençlidir. Soğutma, yıkama, toz bastırma, gaz şartlandırma en tipik uygulamaları olmakla birlikte, filtrelemenin yetersiz, spreylenen sıvının kaba özellikte olması durumlarında kullanılabilir.









Kullanım Alanları : Temizleme ve yıkama prosesleri, yüzeye püskürtme işlemleri, köpük bastırma, gaz giderme, gaz ve katı yüzey soğutma, kimyasal reaksiyon hızlandırma işlemleri, su arıtma
